电液换向阀和液控换向阀主要用在流量超过电磁换向阀正常工作允许范围的液压系统中，对执行元件的动作进行控制，或对油液的流动方向进行控制。

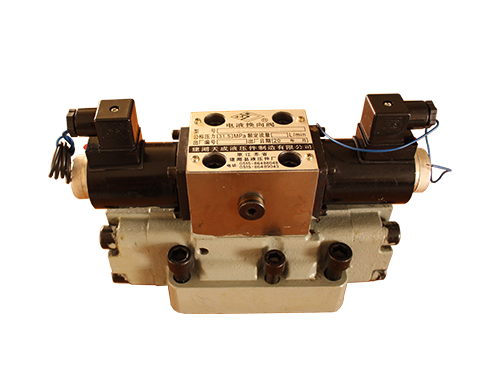

电液换向阀是与电磁操纵的先导阀组合成一体的液动换向阀。
1. 产品可任意安装，优先考虑水平位置。
2. 液压系统所用介质必须过滤，过滤精度至少20μm。
3. 固定螺钉请按样本中所列参数选用。
4. 与阀连接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm
工作原理：当两个电磁阀线圈通电时，平衡孔回路关闭，泄流孔回路打开，活塞上腔泄压，活塞上行，阀门打开。反之，活塞下行，阀门关闭。在阀门开启和关闭过程中，可将流量（流速）信号及阀塞位置信号传送给计算机，经过计算机处理后发出相应的指令，控制两个电磁导阀的通、断电状态，使活塞的上下腔的液压差产生变化，从而将活塞控制在所需的开启高度上，实现对管道介质流量的控制。

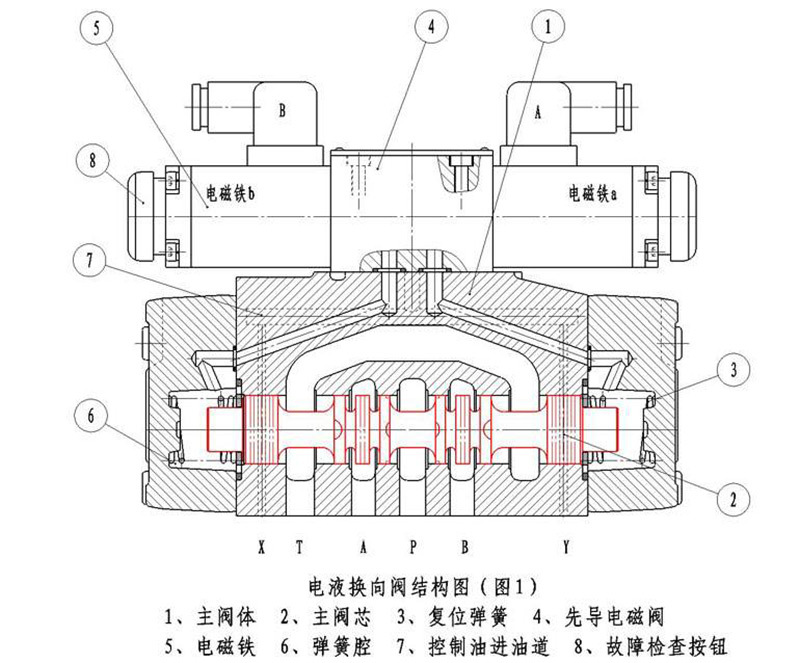

电液换向阀结构原理图：
